Transceiver isolati che riducono i tempi di progettazione

4
(2)

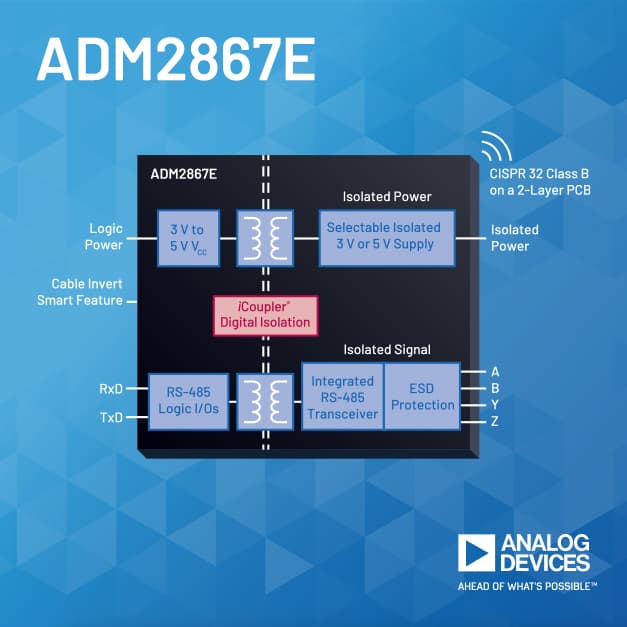

Analog Devices ha introdotto la serie ADM2867E di transceiver RS485 isolati con tecnologia iCoupler rinforzata con DC/DC converter isolato integrato.

Questi nuovi componenti forniscono basse emissioni irradiate per soluzioni che soddisfano la conformità EMC con uno sviluppo semplificato del PCB, che aiuta anche a contenere il budget.

Il PCB layout semplificato e il fattore di forma SOIC ridotto consentono di integrare maggiori funzionalità in applicazioni con spazio limitato rispetto alla generazione precedente e ai prodotti attualmente disponibili sul mercato.

La serie di transceiver RS485 isolati con alimentazione integrata include funzionalità intelligenti che riducono i tempi di installazione e di debug del sistema finale, consentendo una facile correzione degli errori di connessione durante l’installazione.

Grazie all’affidabilità dell’isolamento digitale iCoupler e al rispetto della normativa ESD IEC 61000-4-2, l’integrità del segnale viene mantenuta anche negli ambienti più difficili.

Caratteristiche
  • Transceiver full duplex RS-485/RS-422 isolato a 5,7 kV rms con 8 mm di creepage
  • Rispetto delle emissioni di classe B CISPR32 con margine su un PCB a 2 strati senza l’uso di stitching capacitance
  • La funzionalità avanzata di inversione del cavo consente di invertire i collegamenti dei cavi conservando la funzione fail-safe del ricevitore
  • Rail di alimentazione flessibili con bassa tensione per interfacciarsi a FPGA, microprocessori e supporto PROFIBUS con alimentazione isolata a 5V

Per informazioni clicca qui
