Soluzione per la verifica dei trasmettitori PCI EXPRESS 5.0 e del clock di riferimento

4.5
(2)

Tektronix, in collaborazione con Anritsu, ha annunciato l’introduzione di una nuova soluzione per il test di conformità dei trasmettitori PCI EXPRESS 5.0 (relativamente alle specifiche base e CEM) e del clock di riferimento, divenendo in tal modo la prima azienda a rendere disponibili le fixture per il test delle specifiche CEM per il collaudo di pre-conformità.

La collaborazione tra Tektronix e Anritsu consente la verifica del ricevitore leader del settore, integrando un trasmettitore di livello mondiale e una suite di test del clock di riferimento

PCI EXPRESS si sta affermando sempre più come bus di riferimento per la trasmissione seriale ad alta velocità nel settore dei sistemi di elaborazione grazie al raddoppio dell’ampiezza di banda ogni tre anni, obiettivo questo superato dall’introduzione della specifica base 5.0 (che prevede una velocità di trasferimento dati di 128 GB/s).

Questa evoluzione è destinata a proseguire a un ritmo sempre più accelerato nel momento in cui PCI-SIG, l’Ente che si occupa della definizione degli standard relativi al trasferimento dei dati di I/O dei componenti periferici, ha annunciato entro il 2021 il rilascio delle specifiche PCI EXPRESS 6.0 (che dovrebbero garantire una velocità di trasferimento dati doppia, pari quindi a 256 GB/s) che prevedono la segnalazione mediante lo schema di codifica PAM4 multi-livello.

Il settore dei server e dei dispositivi di archiviazione sta rapidamente adottando PCI EXPRESS 5.0 a causa della necessità di soddisfare i nuovi requisiti imposti dall’adozione del protocollo 400G Ethernet, la fruizione di servizi di intelligenza artificiale e di modellazione nel cloud (che prevedono l’uso di co-processori), l’aumento della capacità di archiviazione e il sempre maggior utilizzo di sistemi di archiviazione basati su memorie NAND.

Un’evoluzione di questo tipo comporta l’insorgere di problematiche completamente nuove per le operazioni di misura e collaudo, tradizionalmente ripartite tra la validazione a livello di silicio (come richiesto dalle specifiche PCIe Base) e test di conformità dell’interfaccia (PCIe CEM) previste da PCI-SIG.

La soluzione messa a punto da Tektronix è già predisposta per collaudare prodotti non ancora disponibili sul mercato, in modo da consentire ai progettisti di dotarsi in tempo utile delle apparecchiature di test necessarie sia per il nuovo standard PCI EXPRESS di quinta generazione (Gen5) sia per la versione successiva (Gen6) di prossima introduzione.

La soluzione per la verifica di trasmettitori PCI EXPRESS 5.0 e del clock di riferimento di Tektronix è stata sviluppata e continua ad essere armonizzato con le specifiche Base, CEM e test della release 5.0.

Queste, in sintesi, le principali caratteristiche:

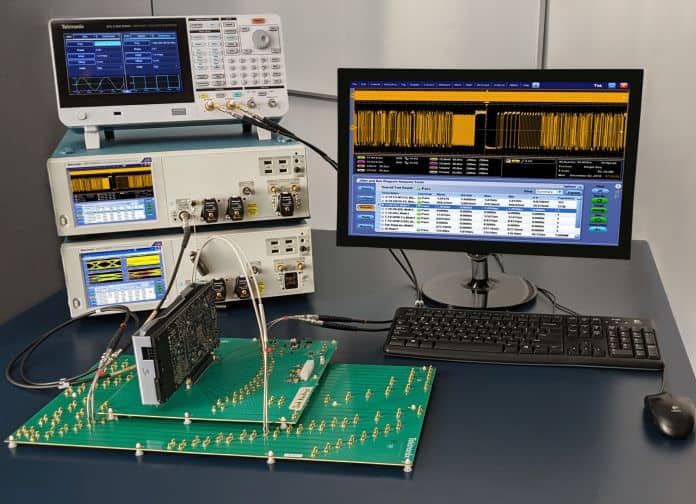

  • Soluzione per la verifica (base e CEM) automatizzata dei trasmettitori PCI EXPRESS 5.0 (32 GT/s) che gira sugli oscilloscopi in real time della serie DPO700000SX con ampiezza di banda di 50 GHz o superiore e sul MP1900A Signal Quality Analyser-R series (BERT) di Anritsu
  • Nuovo software di automazione del ricevitore di Tektronix con algoritmi altamente efficienti per la calibrazione del diagramma a occhio a 32 GT / s e 16 GT / s.
  • Supporto di tool all’avanguardia tra cui SigTest Phoenix con elaborazione a elevato grado di parallelismo per ridurre il tempo complessivo di collaudo
  • Supporto di molteplici fattori di forma (M.2 & U.2) e architetture di temporizzazione (CC, SRNS, SRIS)
  • Piena conformità con l’evoluzione delle specifiche base di PCI EXPRESS con implementazione di misure del jitter dell’ampiezza dell’impulso e del jitter non correlato a 32 GT/s per ottimizzare il range della conversione A/D e minimizzare il rumore
  • Completa integrazione con i tool “PCIe Clock Jitter” di Silicon Labs e DPOJET di Tektronix per affrontare in maniera efficace per le sempre più complesse problematiche legate alle misure dell’integrità dei segnali e del jitter del clock di riferimento a 100 MHz
  • Disponibilità delle prime fixture per il test delle specifiche CEM di PCIe 5.0 necessario per il collaudo di pre-conformità.
Commenti

Come prima azienda in grado di fornire fixture per verificare la compatibilità con le specifiche CEM previste da PCI EXPRESS 5.0 – ha sottolineato Chris Witt, vice president e general manager di Tektronix – siamo particolarmente orgogliosi di consentire ai nostri clienti di accelerare il ritmo dell’innovazione, garantendo loro un significativo vantaggio competitivo rispetto alla concorrenza”.

Oggigiorno i progettisti elettronici richiedono soluzioni in grado di supportare future evoluzioni in modo da proteggere la longevità delle loro innovazioni nel tempo.” Afferma Takeshi Shima, vide presidente della società Anritsu. “Proporre una soluzione che può essere utilizzata anche per i prodotti che saranno conformi a PCI EXPRESS di sesta generazione testimonia ai nostri clienti l’impegno di Tektronix di continuare a supportarli nel corso dello sviluppo di progetti all’avanguardia”.

Nel momento in cui PCIe, con l’introduzione dello standard Gen5, diventa sempre più veloce e complesso“, ha detto David Bouse, PCI EXPRESS systems engineer di Tektronix, “E’ di cruciale importanza, prima di effettuare il test in laboratorio, poter disporre di una soluzione completa a livello sia di apparecchiature di test sia di software. La nostra soluzione PCI EXPRESS 5.0 semplifica sensibilmente il processo di debug e collaudo assicurando la conformità dei progetti alle specifiche del nuovo standard con un elevato grado di affidabilità”.

Per informazioni clicca qui
