Robusta soluzione di docking con elevata compensazione delle tolleranze

4
(1)

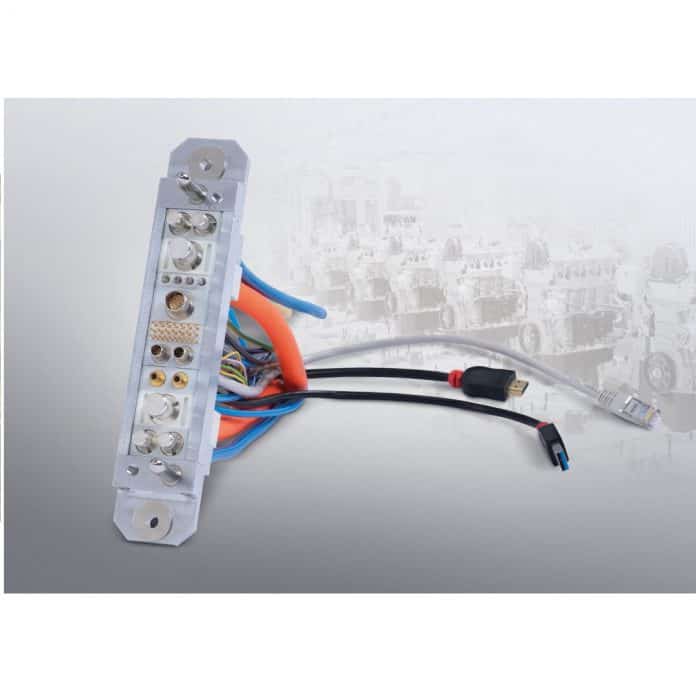

L’ODU-MAC Silver-Line di ODU comprende connettori modulari per sistemi di docking.

La novità di questa linea è il telaio P4+, che è in grado di far fronte senza difficoltà alle sfide legate alla compensazione delle tolleranze e assicura un’interfaccia durevole per almeno 100.000 cicli di innesto.

La novità per la funzione di centraggio in situazioni estreme

Nel complesso l’ODU-MAC Silver-Line offre la scelta fra 8  tipi di telaio robusti.

Il telaio P4+ è apprezzato per la maggiore compensazione delle tolleranze, con un gioco radiale di +/- 4 mm, che consente di annullare in modo ottimale eventuali disassamenti e adempiere alla sua funzione di centraggio anche in situazioni estreme.

Robusto in ogni contesto

Il campo di impego del telaio P4+ si estende dalle applicazioni di docking nell’industria e nei sistemi di misurazione e controllo, quali il collaudo a fine linea (EOL), al settore metalmeccanico.

Ad esempio, è utilizzato come interfaccia per la carica di veicoli di trasporto senza conducente o per il docking automatico ai fini del cambio batteria.

I telai dell’ODU-MAC Silver-Line danno già prova della loro durabilità e robustezza nei veicoli militari.

Modulare e subito pronto per l’uso

I telai di fissaggio sono disponibili con lunghezza personalizzata e sono approntanti in modo flessibile con i moduli desiderati.

Quindi un solo connettore consente diversi tipi di trasmissione, con la possibilità di scegliere fra segnali, anche HF (coassiali), potenza, corrente elevata, alta tensione, aria o altri fluidi, dati e onde luminose.

I connettori ibridi sono disponibili come soluzione completa, con cablaggio incluso. L’interfaccia è così subito pronta per l’uso.

Caratteristiche del telaio P4+
  • compensazione delle tolleranze: assiale 1,0 mm, radiale +/- 4 mm
  • base flottante su entrambi i lati
  • 100.000 cicli di innesto minimo
  • su richiesta con messa a terra fino a 10 mm²
  • ordini a partire da 1 pezzo
  • assemblaggio dei cavi incluso
