Condensatore elettrolitico in alluminio snap-in molto compatto
4
(1)

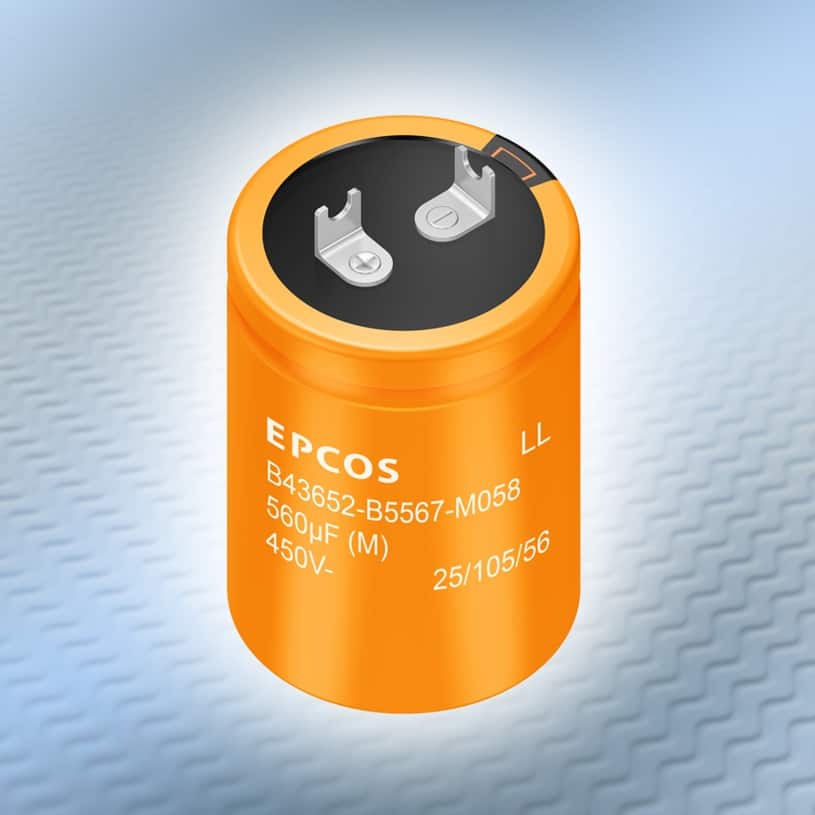

TDK Corporation presenta la nuova serie di condensatori elettrolitici EPCOS B43652 in alluminio snap-in che sono caratterizzati da dimensioni molto compatte e capacità di trasporto di corrente di ripple molto elevata.

I condensatori, RoHS compatibili, sono progettati per una tensione nominale massima di 450 V DC e coprono un intervallo di capacità, con sette tipi, da 270 μF a 820 μF.

I valori di capacità da 270 μF a 560 μF sono offerti in diversi dimensioni, che aumenta la flessibilità della progettazione.

A seconda del valore di capacità, le dimensioni compatte sono solo da 25 x 40 mm a 35 x 55 mm.

Una caratteristica prestazionale speciale dei dispositivi qualificati AEC-Q200 è la loro capacità di corrente di ripple molto elevata fino a11,28 A a 100 Hz e 85 °C.

Ciò è stato reso possibile da un nuovo design con un fondo della benna rinforzato per raffreddamento attivo migliorato.

Nei condensatori convenzionali, la valvola si trova nella parte inferiore, ma nel nuovo design, è sul lato.

Questo miglioramento e il raffreddamento attivo hanno aumentato la capacità di corrente di ondulazione dell’85%.

Un’applicazione tipica di questi condensatori con un prodotto con CV elevato è il circuito del collegamento DC dei caricatori di bordo in xEV.
