Nuovi modelli da 20A per la serie di convertitori buck DC-DC

0
342
4
(1)

TDK Corporation annuncia l’ampliamento della serie i7A di convertitori DC-DC buck (step-down) non isolati TDK-Lambda con pinout standard del settore a 1/16 di brick.

Sono ora disponibili modelli con uscita da 20 A e potenza massima di 500 W, con capacità di uscita trimmabile da 3,3 a 32 V e funzionamento da 28 V a 60 V in ingresso.

È inoltre disponibile come opzione un limite di sovracorrente regolabile, che riduce le sollecitazioni sul convertitore o sul carico in caso di condizioni di sovracorrente eccessive e facilita la regolazione fine in base ai requisiti effettivi del sistema.

I modelli i7A di convertitori buck DC-DC da 20A possono essere utilizzati per ottenere uscite aggiuntive ad alta potenza a un costo inferiore e a un’efficienza superiore rispetto ai convertitori DC-DC isolati.

Questi prodotti molto compatti sono adatti per l’uso nella robotica mobile, nei droni, nel settore medico, industriale, nei test e nelle misure, nelle comunicazioni, nell’informatica e nelle apparecchiature portatili alimentate a batteria.

L’efficienza fino al 96% riduce drasticamente le perdite interne e consente ai modelli i7A da 20A di funzionare a temperature ambiente comprese tra -40°C e +125°C, anche in condizioni di basso flusso d’aria.

Il design dell’i7A garantisce un basso ripple in uscita e un’eccellente risposta ai carichi dinamici.

Rispetto alle soluzioni discrete, i componenti esterni richiesti sono minimi e consentono di risparmiare sui costi e sullo spazio del circuito stampato.

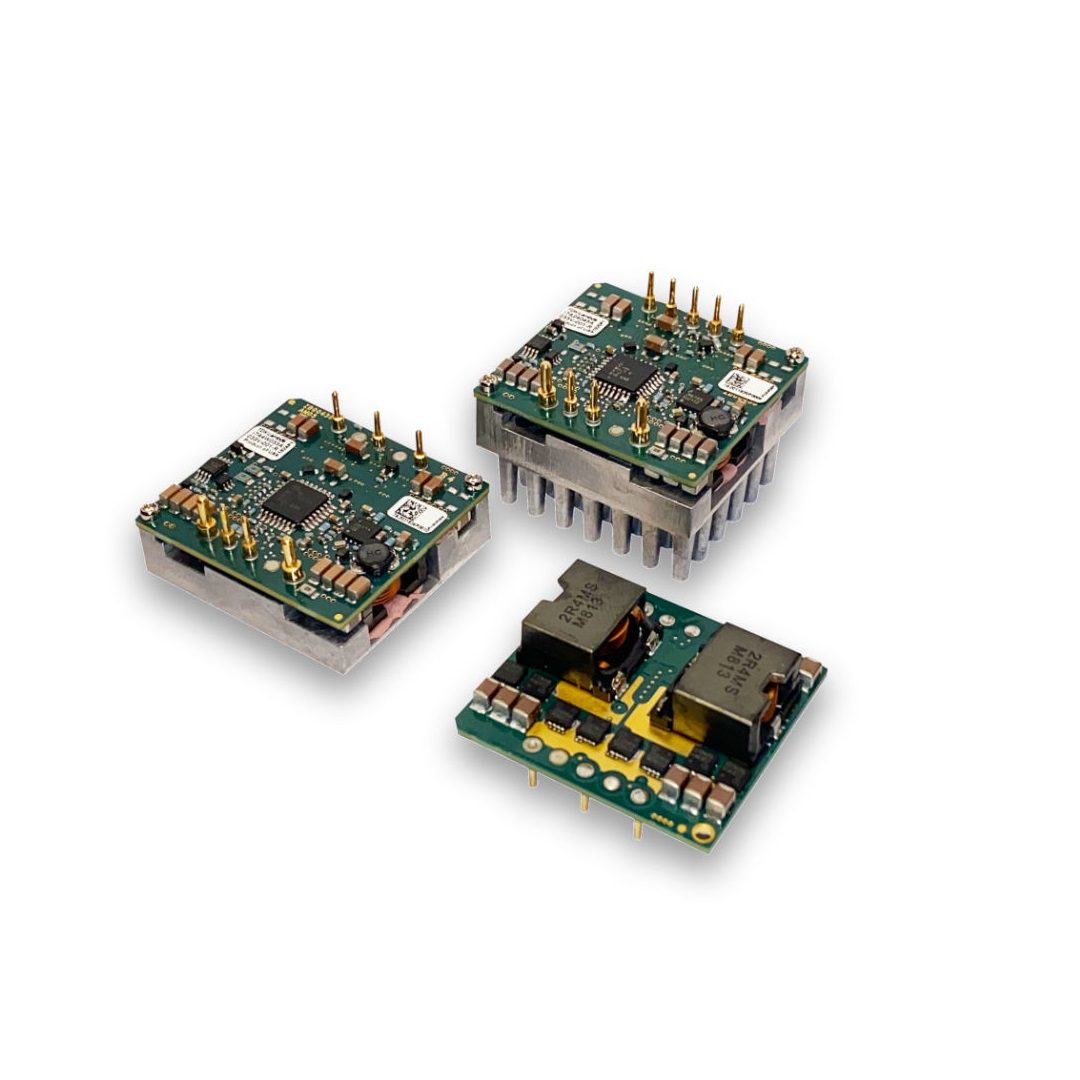

Come le versioni i7A 33A, 45A e 60A, il modello 20A offre una scelta di tre configurazioni meccaniche, con dimensioni di soli 34 mm di larghezza e 36,8 mm di lunghezza.

Il modello open frame, alto 11,5 mm, è adatto alle applicazioni che richiedono un profilo basso e pesa solo 25 g.

La versione con base plate può essere raffreddata a conduzione con una piastra fredda ed è alta 12,7 mm.

I modelli con dissipatore integrato, per il raffreddamento a convezione o ad aria forzata, sono alti 24,9 mm.

Le caratteristiche standard dell’i7A comprendono la regolazione della tensione di uscita, il senso remoto positivo, l’accensione remota a logica negativa, la protezione da sottotensione, sovracorrente e sovratemperatura in ingresso.

Sono disponibili schede di valutazione per una qualificazione semplificata.

Tutti i modelli sono dotati di certificazione di sicurezza secondo gli standard IEC/UL/CSA/EN 62368-1, con marchio CE e UKCA secondo le direttive Low Voltage e RoHS.

Principali applicazioni

– Robotica, droni, medicina, industria, test e misurazioni e apparecchiature portatili a batteria

Caratteristiche e vantaggi principali

– Fino a 500 W in un ingombro di 1/16 di brick

– Ampio intervallo di ingresso da 28 a 60 Vdc (topologia step-own)

– Alta efficienza: fino al 96%.

– Opzione di limite di corrente regolabile

– Requisiti minimi di declassamento in ambienti a basso flusso d’aria
