PFC analogico senza ponte da 1 kW ad alta efficienza con topologia BARBI
4
(1)

Farnell è ora in grado di fornire il dispositivo analogico di correzione del fattore di potenza senza ponte da 1kW (PFC) che utilizza la topologia BARBI di ST Microelectronics e Würth Elektronik.

BARBI è una topologia innovativa di correzione del fattore di potenza (PFC) senza ponti che migliora l’efficienza e la densità di potenza.

Consente di eliminare il convenzionale raddrizzatore a ponte a 4 diodi con due MOSFET che lavorano come raddrizzatori sincroni per aumentare ulteriormente l’efficienza.

Nonostante l’approccio senza ponti, può essere controllato con un controllore analogico e non richiede un complesso circuito di pilotaggio dei transistor, poiché gli interruttori sono pilotati solo con i gate-driver LS.

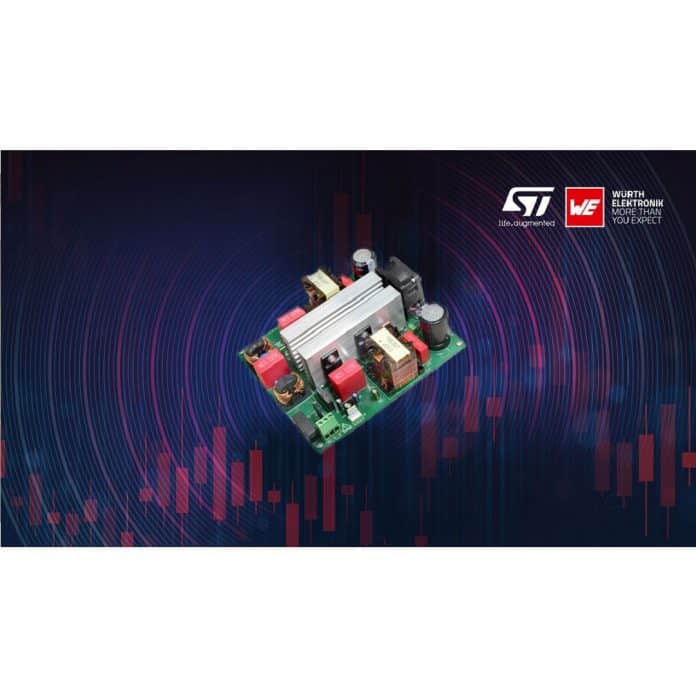

La scheda demo EVL4986A-1KWBL, basata sulla topologia a doppio boost (BARBI), è un pre-regolatore PFC senza ponti in grado di erogare una potenza di uscita di 1kW (400Vdc) e un’ampia gamma di tensioni di ingresso da 90Vac a 265Vac.

È basata sul nuovo controller PFC CCM in modalità corrente di picco L4986A e può fungere da convertitore front-end fino a 1kW.

Questa scheda è progettata per soddisfare gli standard IEC61000-3-2 e JEITA-MITI.

Le caratteristiche principali includono:

  • Range di tensioni della rete elettrica: 90-265 VAC a 45-65 Hz di frequenza
  • Tensione di uscita/carico: 400V / 2,5A
  • Alta efficienza: superiore al 98% a 230 VAC (pieno carico), superiore al 95,5% a 115 VAC (pieno carico) e superiore al 94% tra il 10% e il 100% del pieno carico.
  • Consumo di rete a vuoto: inferiore a 250 mW a 230VAC
  • Armoniche di rete conformi a EN61000-3-2 Classe-A e JEITA-MITI, Classe-A
  • EMI in conformità alla norma EN55022 Classe-B
  • Conformità alla normativa di sicurezza EN62368
  • Dimensioni 145 x 160 mm, altezza = 35 mm
  • PCB: fronte retro, realizzato in FR-4 da 70 µm e con design misto PTH/SMT

I prodotti in evidenza sulla scheda includono controller CCM PFC L4986, STW69N65M5 Power MOSFET, diodo SiC STPSC12065, e PM8834 dual LS gate driver di ST Microelectronics.

Questi componenti sono adatti a una varietà di applicazioni che richiedono alta efficienza, densità di potenza superiore e prestazioni eccezionali.

Würth Elektronik fornisce l’induttore boost PFC 750319521, condensatori a film WCAP-FTBE e WCAP-FTX2, e le bobine di linea di alimentazione di modo comune WE-CMBNC.

Questi componenti sono progettati per soddisfare i requisiti di alta efficienza delle topologie di correzione del fattore di potenza e offrono un comportamento EMC superiore, proprietà di auto-riparazione e soppressione a banda larga del rumore di modo comune.

La scheda può essere utilizzata negli alimentatori a commutazione industriali e medicali, nelle lampade a LED ad alta potenza, nell’elettronica di consumo e negli alimentatori per server.

Il controller L4986 offre una soluzione a basso numero di componenti con prestazioni di alta efficienza e basso THD in tutte le condizioni operative, rendendolo ideale per varie applicazioni di elettronica di potenza.

Per informazioni clicca qui
