Sensore angolare TMR analogico ridondante
4
(1)

TDK Corporation amplia la propria gamma di sensori angolari a magnetoresistenza a effetto tunnel (TMR) con il lancio del sensore TAS8240 per applicazioni automotive e industriali.

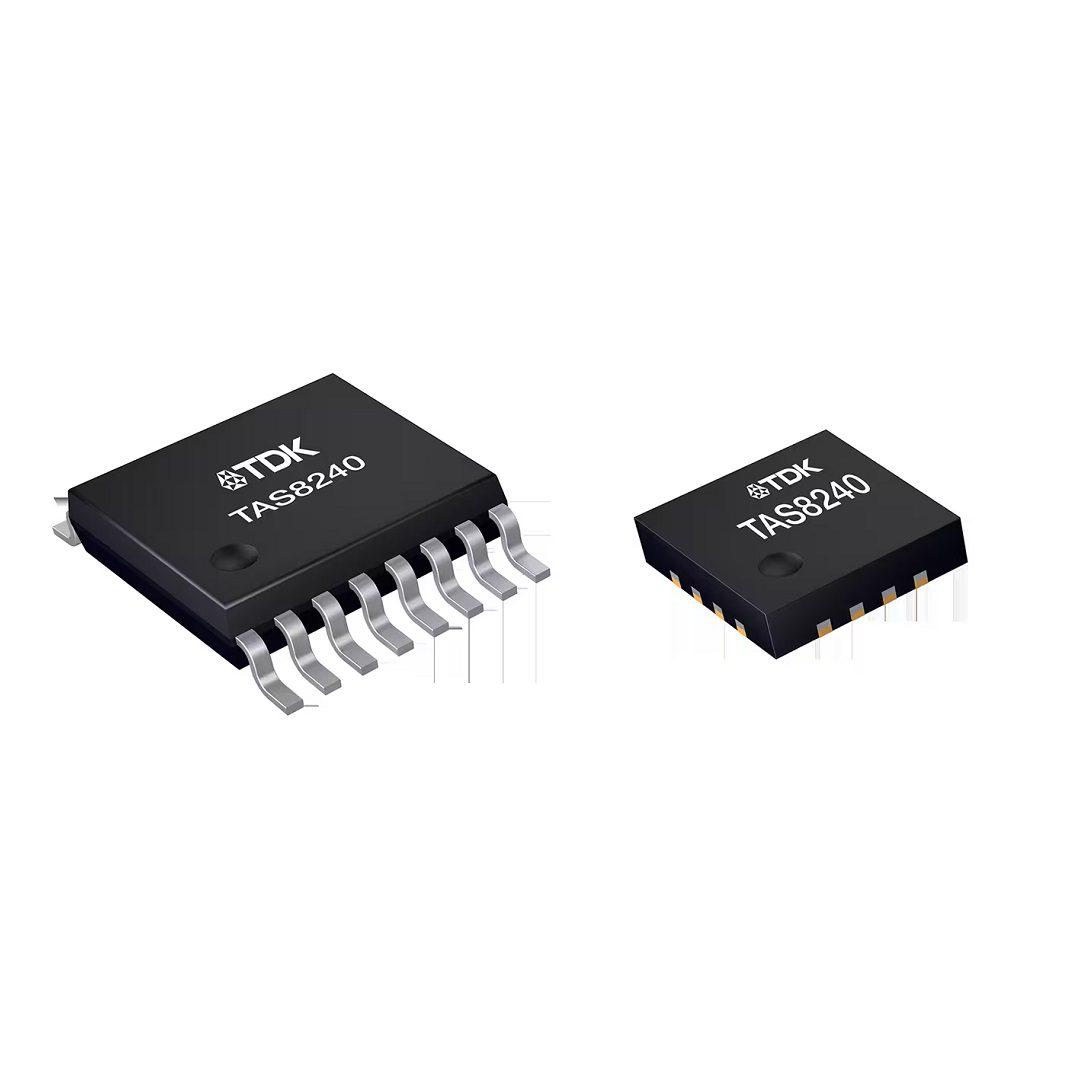

Quest’ultimo, disponibile in package QFN16 (3 x 3 mm²) e TSSOP16 (5 x 6,4 mm²), offre quattro uscite analogiche ridondanti single-ended SIN/COS e un basso consumo energetico.

Questo sensore consente di effettuare misure angolari precise, offrendo prestazioni elevate in ambienti spaziali ristretti.

Come sensore angolare a 360°, il TAS8240 è adatto a misurare con precisione la posizione del rotore di motori BLDC utilizzati in applicazioni critiche per la sicurezza, come servosterzo, booster dei freni o motori di trazione.

Il sensore contiene quattro coppie di semiponti TMR e fornisce quattro uscite SIN/COS separate in base al campo magnetico applicato sul piano x-y.

È possibile raggiungere livelli di sicurezza del sistema più elevati, fino a ASIL D, offrendo una maggiore disponibilità di informazioni sulla posizione, anche in caso di guasto di uno dei segnali di uscita.

Il package QFN16, una soluzione con tecnologia a montaggio superficiale (SMT), offre un ingombro significativamente inferiore rispetto al TSSOP16, rendendolo ideale per le applicazioni in cui lo spazio è limitato.

Il fianco bagnabile contribuisce a garantire una qualità di saldatura adatta al settore automotive.

A seconda delle architetture di sistema, il nuovo sensore può supportare anche concetti di fail-operational.

La tecnologia TMR all’avanguardia di TDK trae vantaggio dall’esperienza pluriennale dell’azienda nella tecnologia dei sensori magnetici e ottimizza i suoi sensori integrando con successo la sofisticata tecnologia TMR in piccoli pacchetti.

La precisione dell’angolo del sensore rimane stabile a diverse temperature e per tutta la durata del sensore. Il comportamento deterministico del TAS8240 in campi magnetici estesi apre nuove possibilità di applicazione, anche in ambienti difficili.

Applicazioni principali

  • Sensore di angolo rotante assoluto
  • Sensore d’angolo motore-albero EPS
  • Sensore di angolo del volante
  • Sensore di angolo del motore del freno elettronico
  • Sostituzione del resolver per asse elettrico/motore di trazione

Caratteristiche e vantaggi principali

  • Misura dell’angolo a 360° senza contatto
  • Elevata precisione angolare di ±1,0° in un intervallo di temperatura ambiente compreso tra -40 °C e +150 °C
  • Ridondanza: 4 coppie di uscite single-ended sin/cos
  • Livello di sicurezza: Pronto per ASIL D
  • Basso consumo energetico
  • Supporta concetti di rilevamento radiale
  • Ottimizzato per applicazioni automotive (AEC-Q100) e industriali

Per informazioni con package TSSOP-16 clicca qui

Per informazioni con package QFN16 clicca qui
