Cosa è e come funzionano i pannelli fotovoltaici
4
(1)

Vediamo in questo articolo cosa sono e come funzionano i pannelli fotovoltaici, partendo dall’effetto fotovoltaico.

L’effetto fotovoltaico

L’effetto fotovoltaico è stato scoperto da A.E. Becquerel nel 1839 e fornisce una dimostrazione della natura corpuscolare della luce e della radiazione elettromagnetica in generale. Questo effetto è un fenomeno fisico che si verifica quando un elettrone presente nella banda di valenza passa alla banda di conduzione grazie all’energia rilasciata dai fotoni. Il fenomeno è riassunto nel disegno seguente:

L’effetto fotovoltaico

Una cella fotovoltaica è rappresentata da una giunzione di silicio P-N in cui l’energia luminosa passa attraverso la superficie ed eccita la giunzione.

Quando la giunzione è eccitata dalla luce, i fotoni che hanno un’energia pari al band gap (Eg) del materiale di silicio producono una coppia di cariche elettriche, un elettrone e una buca, e quindi un flusso di corrente. Per i pannelli di silicio il valore tipico di Eg è compreso tra 1 e 1,8 eV.

Efficienza

Purtroppo, solo un piccolo numero di fotoni ha un’energia sufficiente per creare questo fenomeno. Circa il 40-50% dei fotoni ne ha troppo poca o troppa. I fotoni di energia inferiore al band gap richiesto non contribuiscono alla creazione di elettricità, mentre quelli superiori a Eg sprecano energia (dissipata in calore). Inoltre, circa il 25-30% dei fotoni non penetra nella cella e non raggiunge la giunzione, ma viene riflesso dalla superficie della cella o sui contatti. Infine, circa il 5% delle coppie elettrone-buco si ricombinano e, quindi, non generano alcuna corrente.

Ciò implica che l’efficienza dei pannelli fotovoltaici in condizioni operative è dell’ordine del 10-15%, con picchi di circa il 20% nei pannelli di silicio monocristallino.

Radiazione solare

L’energia incidente della radiazione solare è un valore considerato per convenzione pari a 1000 W/m^2.

Questo valore si raggiunge solo in particolari condizioni di latitudine, posizione, inquinamento, ecc. È tipicamente raggiungibile all’equatore con luce esposta direttamente. In altre latitudini o condizioni ambientali, i valori di radiazione solare in condizioni ottimali possono variare da meno di 600 a 800 W/m^2 e solo per una frazione del giorno.

Pannello fotovoltaico

Come accennato in precedenza, la cella fotovoltaica è simile a un diodo a giunzione P-N.

I pannelli fotovoltaici sono la combinazione serie-parallelo di un certo numero di giunzioni. Sono disponibili con valori di tensione tipicamente da 12 a 24 V con valori di tensione a circuito aperto da 20 a 40 V. Sono disponibili potenze che vanno da pochi Watt a diverse centinaia di Watt.

Circuito equivalente e modello matematico

Una cella fotovoltaica può essere semplificata con un generatore di corrente continua il cui valore dipende dalla radiazione solare. Il circuito equivalente di una cella è schematizzato di seguito:

Circuito equivalente per una cella fotovoltaica

Per descrivere la corrente nel carico possiamo utilizzare l’equazione di Shockley e il circuito equivalente di cui sopra. Questa corrente, I, è descritta dalla seguente equazione:

Equazione di Shockley

Dove:

– Ie è la corrente nella cella espressa in Ampere.

– Il è la corrente proporzionale all’intensità della radiazione solare.

– Io è la corrente di saturazione del diodo, espressa in Ampere.

– q è la carica dell’elettrone, cioè 1,6E-19C

– K è la costante di Boltzmann, cioè 1,38E-23J/K.

– Rs e Rp sono le resistenze in serie e in parallelo in Ohm.

– V è la tensione di uscita espressa in Volt.

Curva caratteristica I-V

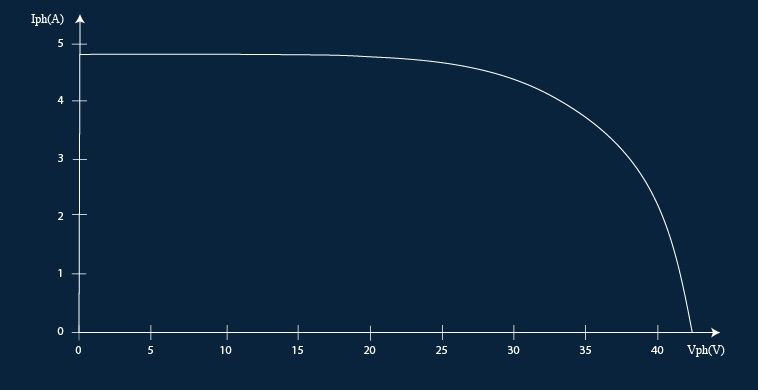

L’equazione precedente descrive la caratteristica I-V della cella fotovoltaica. Moltiplicando la corrente per il numero di celle in parallelo e/o sommando le tensioni delle celle in serie, si ottiene la caratteristica I-V del pannello fotovoltaico completo. Una caratteristica tipica è mostrata di seguito:

Tuttavia, la variazione dell’intensità della radiazione solare provoca una corrispondente variazione sia della tensione che della corrente di uscita. La documentazione dei pannelli fotovoltaici commerciali riporta tipicamente la caratteristica I-V a diverse intensità di radiazione solare. Un esempio è mostrato nella figura seguente:

Il modello Proteus di pannello fotovoltaico

Proteus include un modello di simulazione realistico di un generico pannello fotovoltaico. Il modello può essere facilmente configurato inserendo i parametri tipici di un prodotto commerciale. Questi parametri sono generalmente sempre forniti nella scheda tecnica del produttore del pannello fotovoltaico. Questi parametri sono:

– Tensione a circuito aperto (Voc) è la tensione a circuito aperto attraverso il pannello.

– Corrente di corto circuito (Isc) è la corrente di corto circuito del pannello.

– Tensione a Pmax (Vpm) è la tensione alla massima potenza.

– Potenza massima (Pmax) è la potenza massima del pannello.

– Il coefficiente di temperatura della Voc (tipicamente TC Voc) è espresso in %/grado C.

– Il coefficiente di temperatura di Isc (tipicamente TC Isc) è espresso in %/grado C.

A volte viene indicato Imp (I @ potenza massima) invece del valore Pmax. In tal caso, Pmax si calcola come:

Pmax = Vmp x Imp

Immissione delle proprietà in Proteus

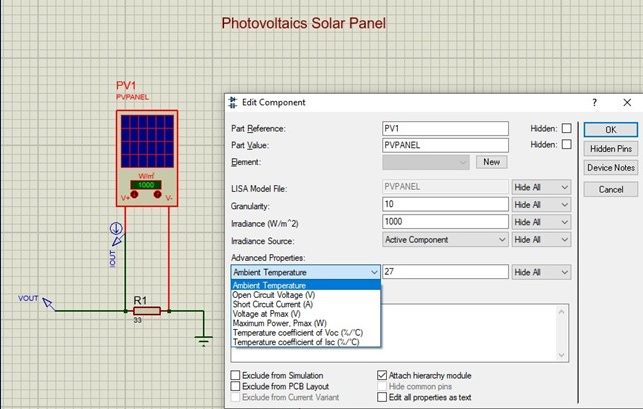

Come sempre, è possibile inserire i parametri del modello modificando la parte e i valori delle proprietà. A tale scopo, fare clic con il tasto destro del mouse sulla parte e fare clic su Edit Properties (Modifica proprietà) nella finestra contestuale. Si apre la seguente finestra di dialogo:

Simulazione grafica della curva caratteristica I-V

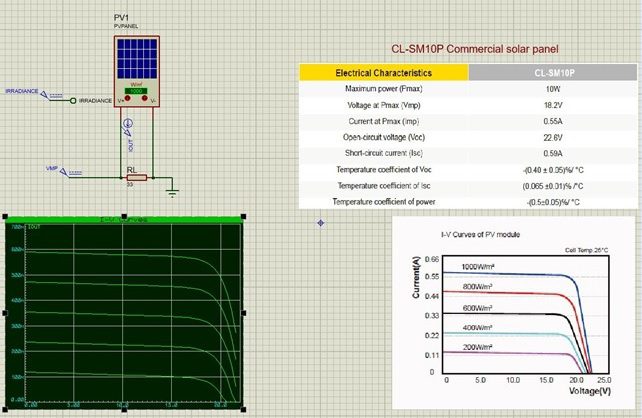

Come descritto in precedenza, i produttori di pannelli fotovoltaici forniscono le curve caratteristiche della corrente in funzione della tensione (I-V) a diverse intensità di irraggiamento solare. Proteus consente di simulare queste curve, fornendo anche un modo per ottenere le curve a particolari intensità luminose non specificate nella scheda tecnica. Queste curve si ottengono utilizzando i grafici delle funzioni di trasferimento (disponibili con il prodotto “Advanced Simulation Features” (Funzioni di simulazione avanzate”). Ecco un esempio:

Nella simulazione, viene utilizzato un generatore di tensione IRRADIANCE per generare un valore di tensione equivalente alla radiazione solare da 200 W/m^2 a 1000 W/m^2. Per consentire a PVPANEL di accettare un segnale esterno al posto dei controlli attivi + e -, la proprietà Irradiance Source (Sorgente di irraggiamento) deve essere impostata su External (Esterno). In questo modo si disabiliteranno i controlli attivi e la parte riceverà il valore di controllo dal pin (nascosto) IRRADIANCE.

Il file Proteus per la curva caratteristica I-V è collegato di seguito e può essere valutato con il software demo.

Esempio di Curva caratteristica I-V Proteus da scaricare

Per aprire il file .pdsprj è necessaria una copia demo di Proteus.

Simulazione di Proteus in tempo reale

Il modello di pannello fotovoltaico può essere simulato anche in modalità tempo reale (real time). In questa modalità è possibile impostare il valore dell’irraggiamento solare in tempo reale utilizzando i due controlli attivi + e -. Si noti che i controlli attivi sono abilitati per impostazione predefinita, ossia la proprietà Irradiance Source (Sorgente di irraggiamento) è impostata su Active Component (Componente attivo).

Sono possibili configurazioni di pannelli multipli collegati in serie, in parallelo o in una combinazione di due. In questo caso è possibile impostare solo uno dei pannelli come pannello master e tutti gli altri come pannelli slave.

Ad esempio, supponiamo di avere 12 pannelli da 18V 100W ciascuno che vogliamo collegare in parallelo, in modo da ottenere 18V @ 1200W. Collegheremo 12 pannelli in parallelo come mostrato di seguito:

Su PV1 impostiamo la proprietà Irradiance Source (Sorgente di irraggiamento) su Active Component (Componente attiva). Sugli altri pannelli, da PV2 a PV12, imposteremo la proprietà Irradiance Source su External.

In questo modo, durante la simulazione in tempo reale, saremo in grado di variare l’intensità della radiazione solare per tutti i pannelli da PV1 a PV12 agendo solo sui controlli attivi di PV1; quelli da PV2 a PV12 saranno disabilitati.

Il file schematico è disponibile di seguito e può essere visualizzato nella copia demo di Proteus.

Il file Proteus per il modello di pannello fotovoltaico è collegato di seguito e può essere valutato con il software demo.

Modello di pannello fotovoltaico Esempio di Proteus da scaricare

Per aprire il file .pdsprj è necessaria una copia demo di Proteus.
